Инструкция по заправке картриджа Brother TN-3330 / TN-3380 / TN-3390

Опубликовано: 13.11.2018

видео Инструкция по заправке картриджа Brother TN-3330 / TN-3380 / TN-3390

Инструкция по заправке картриджа Xerox 106R01411 106R01412

Инструкция по заправке картриджа Brother TN-3330 / TN-3380 / TN-3390



Принтеры Brother HP-5440, HL-5450, HL-6180 и многофункциональные аппараты BrotherDCP-8110, DCP-8250, MFC-8520, MFC-8950 представляют линейку скоростных монохромных печатающих устройств, использующих, традиционно для Brother, раздельные расходные материалы – фотобарабан DR-3330 и тонер-картриджи TN-3330, TN-3380 и TN-3390.


Brother 2275 Заправка картриджа

Блок фотобарабана DR-3330 имеет ресурс 30 000 отпечатков, тонер-картридж стандартной ёмкости  Brother TN-3330  рассчитан на 3000 страниц печати, картридж повышенной ёмкости  Brother TN-3380  способен напечатать 8000 страниц. Картридж экстра-повышенной ёмкости  Brother TN-3390  напечатает 12000 копий, однако использовать его можно только в аппаратах серии Brother HL-6180, DCP-8250 и MFC-8950. В принтерах серии Brother HL-5440, HL-5450, DCP-8110 и MFC-8520 этот картридж не используется.


заправка картриджа CE400X\A,401A,402A,403A

В комплекте с принтером обычно поставляется «стартовый» или «тестовый» тонер-картридж с ресурсом печати 3000 страниц. «Стартовый» картридж отличается от самостоятельных картриджей TN-3330 / TN-3380 / TN-3390 отсутствием флажка сброса счетчика и надписью «TN» вместо надписи «TN-33xx». При заправке «стартового» картриджа необходимо установить флажок сброса счетчика, иначе картридж не будет печатать.

В данной статье мы пошагово покажем заправку «стартового» картриджа с установкой флажка сброса счетчика для принтеров Brother HP-5440, HL-5450, HL-6180, DCP-8110, DCP-8250, MFC-8520, MFC-8950.

Разбор картриджа начинается с боковых крышек. Откручиваем шурупы, фиксирующие боковую крышку картриджа. На стартовом картридже отсутствует механизм сброса счетчика тонера. Для того, чтобы картридж работал, необходимо заменить крышку и установить флажок сброса. На картриджах TN-3330 / TN-3380 флажок белого цвета, а на картридже TN-3390 флажок черного цвета.

  Снимаем боковую крышку:

  Затем последовательно снимаем белые шестерёнки.После этого переходим на противоположную сторону картриджа. Здесь расположена контактная пластина черного цвета, закрепленная шурупом. Откручиваем шуруп:

  Отгибаем фиксирующий зубчик и снимаем контактную пластину.Возвращаемся к боковушке со стороны пробки картриджа. Снимаем сначала две черные шестерни.Затем нужно снять белую шестерню вращения девелопер-роллера ( Developer   Roller ), который попросту именуют «магнитным валом». Эта шестерня, в свою очередь, зафиксирована заглушкой и стопорной шайбой. Последовательно снимаем заглушку, стопорную шайбу и шестерню вращения вала.

  Осталось снять белую пластину крепления шестерёнок (направляющая), освободив, таким образом, доступ к девелопер-роллеру. У этой пластины есть два зубчика, которые достаточно чуть отогнуть.

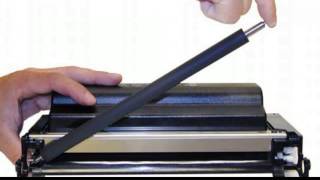

Теперь можем извлечь из посадочного места девелопер роллер, он же - вал переноса тонера. Собственно вал следует очистить безворсовой салфеткой, смоченной изопропиловым спиртом.

Под валом переноса тонера откроется ниша тонерного бункера с поролоновым роликом-дозатором у её основания. На этом этапе можно просто очистить нишу бункера от остатков старого тонера через открывшееся отверстие (с помощью тонерного пылесоса), а можно продолжить разборку картриджа если, к примеру, возникла необходимость в замене дозирующего лезвия.

После чистки возвращаем на место лезвие дозирования, закрепляем его шурупами. Затем устанавливаем очищенный магнитный вал.Левый край оси магнитного вала нужно смазать токопроводящей смазкой, если в этом есть необходимость. Если заправка первая, то «родной» смазки должно быть достаточно. Если заправка не первая или смазка уже высохла, то нужно её освежить. После нанесения токопроводящей смазки устанавливаем контактную пластину (черного цвета) и фиксируем её шурупом.

Затем, с противоположной стороны магнитного вала, вернём на место белую направляющую пластину, следом установим вращающую шестерню вала и закрепим её стопорной шайбой. Завершим фиксацию белой втулкой девелопер-роллера. Установим ещё две чёрные шестерни.

Теперь можно засыпать в картридж новый тонер. Для заправки картриджей Brother TN-3330, TN-3380, TN-3390 в продаже есть порционный  тонер Brother B5350-225B-OS, тонер килограммовый. Мы использовали тонер порционный – 225 грамм в банке.

Итак, картридж заправлен и нам осталось лишь собрать шестерёнки и установить флажок сброса счетчика принтера. Для этого понадобится комплект для сброса «пробка + флажок + пружина». Сначала используем пробку. Закупориваем ею отверстие тонерного бункера.

Затем сверху устанавливаем две белые шестеренки.

Возвращаемся к сборке. Над пробкой устанавливаем флажок сброса счетчика, над флажком устанавливаем пружину:

Соединяем боковую крышку с картриджем и закручиваем шурупы.Картридж готов.
